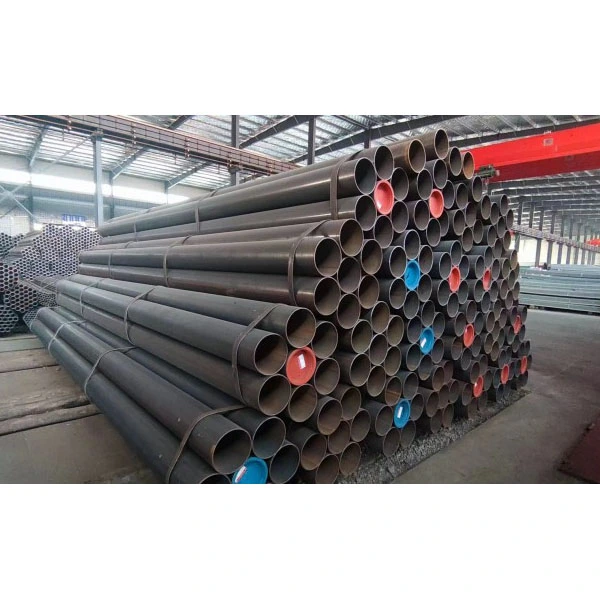

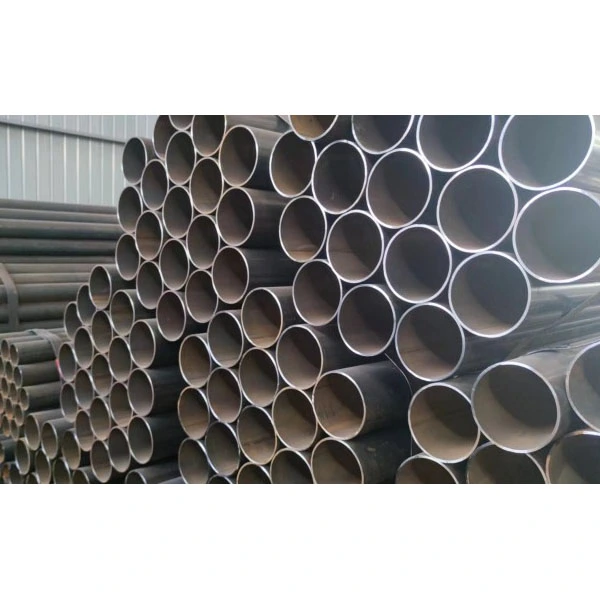

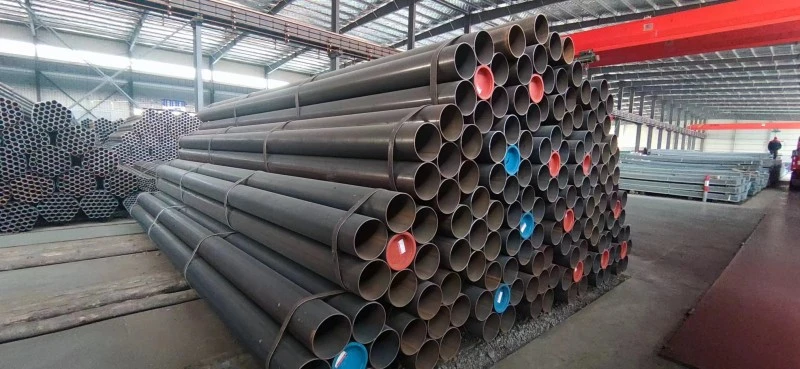

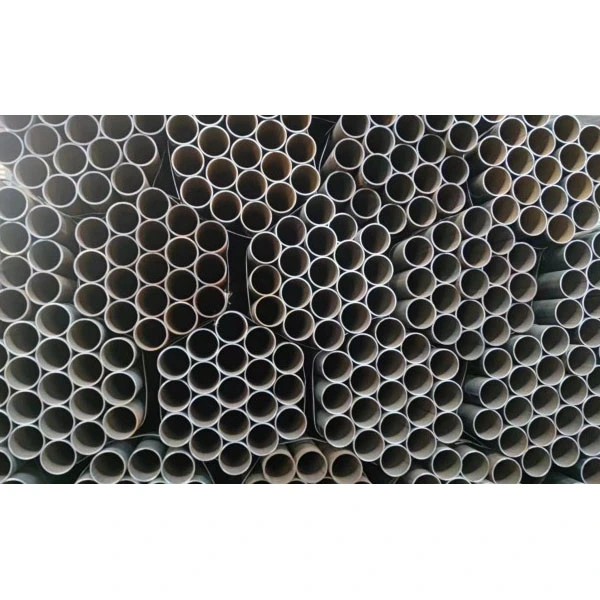

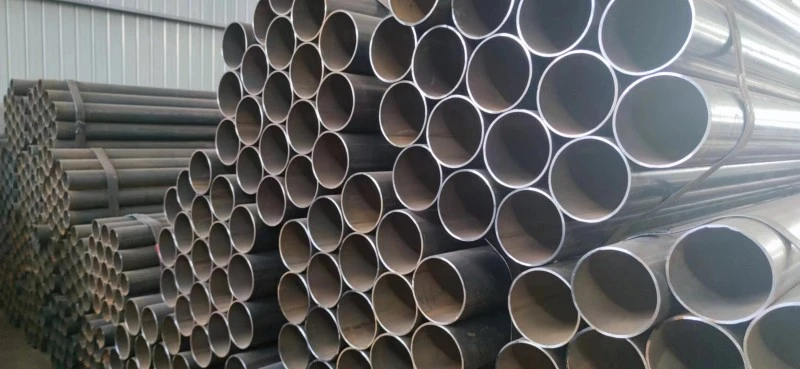

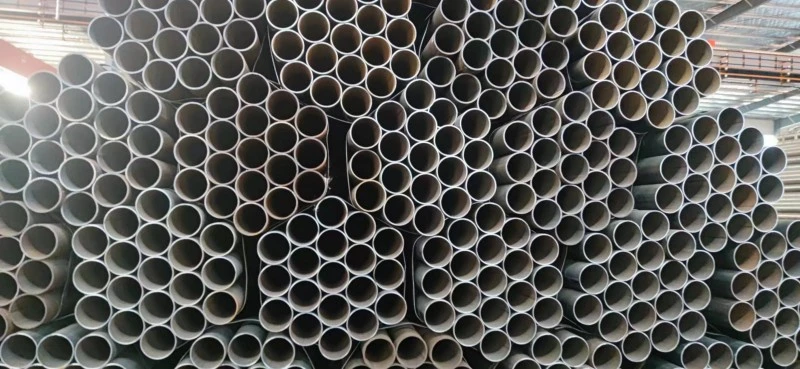

మందపాటి గోడ రేఖాంశ వెల్డెడ్ స్టీల్ పైప్

Zhongtian థిక్ వాల్ లాంగిట్యూడినల్ వెల్డెడ్ స్టీల్ పైప్ రసాయన ఇంజనీరింగ్ మరియు మెరైన్ ఇంజనీరింగ్ వంటి కీలక రంగాలలో ఉపయోగించబడుతుంది. మేము EEAT 2.0 ప్రమాణానికి ఖచ్చితంగా కట్టుబడి ఉంటాము, పరిపక్వ ఉత్పత్తి నాణ్యత, నిరూపితమైన ప్రాజెక్ట్ అనుభవం మరియు గ్లోబల్ కస్టమర్‌లకు నమ్మకమైన పైప్ పరిష్కారాలను అందించడానికి సమగ్ర సాంకేతిక సేవలను అందించడం.

ప్రాథమిక నిర్వచనాలు మరియు లక్షణాలు

1. ఉత్పత్తి నిర్వచనం

- మందపాటి గోడల పైపులు: గోడ మందం ≥ 8 మిమీ

- అదనపు మందపాటి గోడ అధిక-విలువ జోడించిన పైపులు: గోడ మందం ≥ 25 మిమీ

- వ్యాసం పరిధి: బయటి వ్యాసం 219–2500 మిమీ (మెయిన్ స్ట్రీమ్ స్పెసిఫికేషన్స్ 610–1420 మిమీ)

- గోడ మందం పరిధి: 6-60 mm

- ప్రామాణిక సింగిల్ పొడవు: 12 మీటర్లు, అనుకూలీకరించదగిన 18 మీటర్లు మరియు అంతకంటే ఎక్కువ అల్ట్రా-లాంగ్ పైపులు

2. సాధారణంగా ఉపయోగించే పదార్థాలు

- కార్బన్ స్టీల్: Q235B, Q355B/C/D/E, సాధారణ నిర్మాణాలు మరియు సంప్రదాయ పని పరిస్థితులకు అనుకూలం

- పైప్‌లైన్ స్టీల్: L245–L555, API 5L X42–X80, ప్రధానంగా అధిక పీడన చమురు మరియు గ్యాస్ రవాణా కోసం

- అల్లాయ్ స్టీల్: 16Mn, ASTM A106 Gr.B, అధిక-ఉష్ణోగ్రత మరియు అధిక-పీడన ఆపరేటింగ్ వాతావరణాలకు అనుకూలం

3. ప్రమాణాలు

- దేశీయ ప్రమాణాలు: GB/T 9711, GB/T 3091, SY/T 5037

- అంతర్జాతీయ ప్రమాణాలు: API 5L, ASTM A53, EN 10217

డబుల్-సైడెడ్ సబ్‌మెర్జ్డ్ ఆర్క్ వెల్డింగ్ (LSAW): పెద్ద-వ్యాసం మందపాటి గోడల పైపుల కోసం ప్రధాన ప్రక్రియ

1. ముడి పదార్థాల ఎంపిక: 6-60 మిల్లీమీటర్ల ప్లేట్ మందంతో లోపాలను గుర్తించిన మధ్యస్థ-మందపాటి స్టీల్ ప్లేట్లు ఉపయోగించబడతాయి.

2. స్టీల్ ప్లేట్ ఎడ్జ్ మిల్లింగ్: వెల్డ్ వ్యాప్తి మరియు వెల్డింగ్ నాణ్యతను నిర్ధారించడానికి ప్లేట్ల అంచులలో వెల్డింగ్ బెవెల్లు తయారు చేయబడతాయి.

3. ఎడ్జ్ ప్రీ-బెండింగ్: స్టీల్ ప్లేట్ ఏర్పడిన తర్వాత పగుళ్లు రాకుండా ఉండటానికి రెండు వైపులా ముందుగా వంగి ఉంటాయి.

4. ఏర్పాటు ప్రక్రియ (మూడు ప్రధాన స్రవంతి పద్ధతులు)

- JCOE ఫార్మింగ్: J-రకం, C-రకం మరియు O-రకం స్టెప్-బై-స్టెప్ స్టాంపింగ్ వరుసగా పూర్తయింది, 406–1626 mm వ్యాసం మరియు 6-40 mm గోడ మందం కలిగిన పైపులకు అనువైనది, అధిక ధర-ప్రభావం మరియు స్థిరమైన నాణ్యతను అందిస్తుంది.

- UOE ఫార్మింగ్: మొదటిది, U-ఆకారపు స్టాంపింగ్, తర్వాత O-ఆకారపు సీమ్ చేరడం మరియు చివరకు మెకానికల్ వ్యాసం విస్తరణ. ఇది సరైన డైమెన్షనల్ రౌండ్‌నెస్ మరియు ఖచ్చితత్వానికి దారి తీస్తుంది మరియు అధిక-వోల్టేజ్ ట్రంక్ లైన్‌లు, రివర్ క్రాసింగ్‌లు మరియు లోతైన సముద్ర కార్యకలాపాలు వంటి కీలక ప్రాజెక్టులలో విస్తృతంగా ఉపయోగించబడుతుంది. ప్రతినిధి వివరణ: X80 స్టీల్ గ్రేడ్, బయటి వ్యాసం 1422 mm × గోడ మందం 32.1 mm.

- RBE రోల్ ఫార్మింగ్: నిరంతర రోల్ ఫార్మింగ్ అనేది చిన్న మరియు మధ్యస్థ వ్యాసం కలిగిన పైపులకు అనుకూలంగా ఉంటుంది, ఇది స్టాండర్డ్ మరియు మందపాటి గోడల ఉత్పత్తులకు అనుగుణంగా, అత్యుత్తమ ఉత్పత్తి సామర్థ్యాన్ని అందిస్తుంది.

5. వెల్డింగ్ ఆపరేషన్: మల్టీ-వైర్ డబుల్-సైడెడ్ సబ్మెర్జ్డ్ ఆర్క్ వెల్డింగ్ (సాధారణంగా నాలుగు-వైర్ వెల్డింగ్) ఉపయోగించబడుతుంది. వెల్డింగ్ కరెంట్ 800-1200A, వోల్టేజ్ 28-36V, మరియు వెల్డింగ్ వేగం 0.8-1.2 m/min. పగుళ్లు మరియు అసంపూర్ణ కలయిక వంటి లోపాలను తొలగించడానికి అన్ని వెల్డ్స్ 100% అల్ట్రాసోనిక్ (UT) + రేడియోగ్రాఫిక్ (RT) లోపాలను గుర్తించడం జరుగుతుంది.

6. పోస్ట్-ట్రీట్మెంట్

- హీట్ ట్రీట్‌మెంట్: సాధారణీకరణ మరియు టెంపరింగ్ చికిత్సలు పైపులో అవశేష ఒత్తిడిని తొలగిస్తాయి మరియు మొత్తం దృఢత్వాన్ని మెరుగుపరుస్తాయి.

- ఫినిషింగ్: స్ట్రెయిటెనింగ్, కటింగ్, చాంఫరింగ్ మరియు పూర్తి డైమెన్షనల్ వెరిఫికేషన్.

- హైడ్రోస్టాటిక్ టెస్టింగ్: లీకేజీ లేకుండా నిర్ధారించడానికి ప్రామాణిక పీడన పరీక్ష (10 MPa, 30 నిమిషాలు).

- తుప్పు రక్షణ: 3PE యాంటీ తుప్పు, ఎపోక్సీ పౌడర్ కోటింగ్, హాట్-డిప్ గాల్వనైజింగ్ మొదలైనవి, ఖననం చేయబడిన మరియు తినివేయు వాతావరణాలకు అనుకూలం.

హై-ఫ్రీక్వెన్సీ రెసిస్టెన్స్ వెల్డింగ్ (ERW): సహాయక ఉత్పత్తి ప్రక్రియ

ఈ ప్రక్రియ ప్రధానంగా చిన్న మరియు మధ్యస్థ వ్యాసం కలిగిన పైపులను ఉత్పత్తి చేయడానికి ఉపయోగించబడుతుంది, ఇది 20-610 మిమీ వ్యాసం మరియు 1.2-12.7 మిమీ గోడ మందంతో ఉంటుంది. ఇది అధిక ఉత్పత్తి సామర్థ్యం, ​​నియంత్రించదగిన ఖర్చులు, నిరంతర మరియు ఏకరీతి వెల్డ్స్, తక్కువ లోపాలు మరియు అద్భుతమైన సీలింగ్ పనితీరును అందిస్తుంది.

ప్రధాన పనితీరు ప్రయోజనాలు

1.అధిక బలం మరియు అధిక పీడన నిరోధకత

థిక్ వాల్ లాంగిట్యూడినల్ వెల్డెడ్ స్టీల్ పైప్, దాని మందపాటి గోడల నిర్మాణం మరియు అధిక-నాణ్యత ముడి పదార్థాలపై ఆధారపడి, 235 MPa కంటే తక్కువ దిగుబడి బలాన్ని కలిగి ఉంది, X80 స్టీల్ గ్రేడ్ 555 MPaకి చేరుకుంటుంది. ఇది 10-30 MPa పీడన పరిధిని కలిగి ఉంది, అద్భుతమైన ప్రభావం మరియు వైకల్య నిరోధకతను ప్రదర్శిస్తుంది, అధిక-పీడన మరియు భారీ-డ్యూటీ అప్లికేషన్‌ల అవసరాలను తీరుస్తుంది.

2.స్థిరమైన మరియు విశ్వసనీయమైన వెల్డ్ నాణ్యత

డబుల్-సైడెడ్ సబ్మెర్జ్డ్ ఆర్క్ వెల్డింగ్ లోతైన వ్యాప్తిని సాధిస్తుంది, ఒక వెల్డ్ కోఎఫీషియంట్ 1.0 చేరుకుంటుంది; అధిక-ఫ్రీక్వెన్సీ రెసిస్టెన్స్ వెల్డింగ్ అద్భుతమైన సీలింగ్‌ను అందిస్తుంది. రెండు ప్రక్రియలు మండే మరియు పేలుడు మీడియాను రవాణా చేయడానికి అనుకూలంగా ఉంటాయి.

3.హై డైమెన్షనల్ ఖచ్చితత్వం

పైపు వ్యాసంలో బయటి వ్యాసం విచలనం ≤ ±1%, గోడ మందం విచలనం ≤ ±12.5% ​​గోడ మందం, దీర్ఘవృత్తాకారం ≤ 0.5% పైపు వ్యాసం. స్పైరల్ వెల్డెడ్ పైపుల కంటే దాని గుండ్రని మరియు నిఠారుగా ఉండే పనితీరు ఉత్తమంగా ఉంటుంది, దీని ఫలితంగా ఆన్-సైట్ ఇన్‌స్టాలేషన్‌కు ఎక్కువ అనుకూలత ఏర్పడుతుంది.

4.ముఖ్యమైన మొత్తం ఖర్చు ప్రయోజనం

≥325 మిమీ వ్యాసం కలిగిన పెద్ద-స్పెసిఫికేషన్ ఉత్పత్తుల కోసం, అతుకులు లేని ఉక్కు పైపుల కంటే ఉత్పత్తి సామర్థ్యం చాలా ఎక్కువగా ఉంటుంది, మొత్తం ఖర్చులను 30%–50% తగ్గిస్తుంది. స్పైరల్ వెల్డెడ్ పైపులతో పోలిస్తే, ఇది అధిక అక్షసంబంధ బలం, తక్కువ వెల్డ్ సీమ్‌లు మరియు తక్కువ లోపాన్ని కలిగి ఉంటుంది, ఇది సుదూర ప్రసార మార్గాల కోసం ఇష్టపడే ఎంపికగా చేస్తుంది.

5.వైడ్ రేంజ్ ఆఫ్ ఆపరేటింగ్ కండిషన్స్

ఇది -40℃ నుండి 450℃ వరకు ఉన్న వాతావరణాలను తట్టుకోగలదు, అయితే అద్భుతమైన అలసట మరియు తుప్పు నిరోధకతను కలిగి ఉంటుంది, ఇది లోతైన సముద్రం, శాశ్వత మంచు మరియు రసాయన తుప్పు వంటి వివిధ కఠినమైన వాతావరణాలకు అనుకూలంగా ఉంటుంది.

ప్రధాన అప్లికేషన్ ప్రాంతాలు

1. చమురు మరియు గ్యాస్ రవాణా: చమురు మరియు సహజ వాయువు కోసం అధిక-పీడన ట్రంక్ పైప్‌లైన్‌లు, పట్టణ అధిక-పీడన గ్యాస్ పైప్‌లైన్ నెట్‌వర్క్‌లు (X70 మరియు X80 స్టీల్ గ్రేడ్‌ల ప్రధాన స్రవంతి వినియోగం)

2. పవర్ ఎనర్జీ: పవర్ ప్లాంట్ సర్క్యులేటింగ్ వాటర్ పైప్‌లైన్‌లు, డీసల్ఫరైజేషన్ పైప్‌లైన్‌లు, పల్వరైజ్డ్ కోల్ కన్వేయింగ్ పైప్‌లైన్‌లు, థర్మల్ పవర్ బాయిలర్ హెడర్‌లు, హైడ్రోపవర్ స్టేషన్ ప్రెజర్ స్టీల్ పైపులు

3. రసాయన శుద్ధి: అధిక-ఉష్ణోగ్రత మరియు అధిక-పీడన ప్రక్రియ పైప్‌లైన్‌లు, మండే మరియు పేలుడు మాధ్యమాన్ని పంపే పైప్‌లైన్‌లు, మురుగునీటి శుద్ధి పైప్‌లైన్‌లు

4. బిల్డింగ్ స్టీల్ స్ట్రక్చర్స్: బ్రిడ్జ్ లోడ్-బేరింగ్ పైల్ ఫౌండేషన్ పైపులు, పెద్ద బిల్డింగ్ స్తంభాలు, పైల్ ఫౌండేషన్ స్టీల్ కేసింగ్‌లు, షీల్డ్ టన్నెలింగ్ కేసింగ్‌లు

5. మెరైన్ ఇంజనీరింగ్: ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్ జాకెట్‌లు, సబ్‌మెరైన్ పైప్‌లైన్‌లు, పోర్ట్ మరియు వార్ఫ్ పైల్ ఫౌండేషన్‌లు

6. మునిసిపల్ ఇంజనీరింగ్: అధిక-పీడన తాపన పైప్‌లైన్ నెట్‌వర్క్‌లు, పెద్ద-స్థాయి నీటి సరఫరా మరియు పారుదల మరియు నీటి మళ్లింపు ప్రాజెక్టులు, ఇంటిగ్రేటెడ్ పైప్ గ్యాలరీ నిర్మాణం పైప్‌లైన్‌లు

రియల్ కేస్: యాంగ్జీ రివర్ షీల్డ్ టన్నెలింగ్ ప్రాజెక్ట్

జాంగ్టియన్ X80 గ్రేడ్, Φ1422×32.1 mm UOE ప్రక్రియ డబుల్-సైడ్ సబ్‌మెర్‌డ్ ఆర్క్ వెల్డెడ్ థిక్ వాల్ లాంగిట్యూడినల్ వెల్డెడ్ స్టీల్ పైప్‌ని వెస్ట్-ఈస్ట్ గ్యాస్ పైప్‌లైన్ కీ ప్రాజెక్ట్-యాంగ్జీ రివర్ షీల్డ్ టన్నెలింగ్ ప్రాజెక్ట్ కోసం అందించింది. సంక్లిష్టమైన భౌగోళిక ప్రాంతంలో ఉన్న ఈ ప్రాజెక్ట్‌కు అధిక పీడన నిరోధకత మరియు 18 మీటర్ల వరకు ఒకే ముక్క పొడవు (అల్ట్రా-లాంగ్, అదనపు-మందపాటి గోడ వివరణ) కలిగిన పైపులు అవసరం. అన్ని ఉత్పత్తులు అల్ట్రాసోనిక్, రేడియోగ్రాఫిక్ మరియు హైడ్రోస్టాటిక్ పరీక్షల పూర్తి సెట్‌లో ఉన్నాయి, వెల్డ్ లోపాన్ని గుర్తించే ఉత్తీర్ణత రేటు 99.8%. ఈ ప్రాజెక్ట్ సుదూర, అధిక పీడనం మరియు క్రాస్ రివర్ ప్రధాన ప్రాజెక్ట్‌లలో జోంగ్టియన్ పైపుల యొక్క స్థిరత్వం మరియు విశ్వసనీయతను పూర్తిగా ధృవీకరించింది.

నాణ్యత నియంత్రణ మరియు పరీక్ష ప్రమాణాలు

1. నాన్-డిస్ట్రక్టివ్ టెస్టింగ్: 100% వెల్డ్స్ అల్ట్రాసోనిక్ + రేడియోగ్రాఫిక్ టెస్టింగ్‌కు గురయ్యాయి, 2 మిమీ సమానమైన వ్యాసంతో లోపాలను గుర్తించగల సామర్థ్యం, ​​పగుళ్లు, ఫ్యూజన్ లేకపోవడం మరియు ఇతర సమస్యలను ఖచ్చితంగా నియంత్రిస్తుంది.

2. మెకానికల్ ప్రాపర్టీ టెస్టింగ్: తన్యత, తక్కువ-ఉష్ణోగ్రత ప్రభావం (-20℃ ఇంపాక్ట్ ఎనర్జీ ≥34 జౌల్స్), బెండింగ్ మరియు ఫ్లాట్‌నింగ్ పరీక్షలు బ్యాచ్ వారీగా నిర్వహించబడ్డాయి.

3. డైమెన్షనల్ ఇన్‌స్పెక్షన్: ప్రతి పైపు కోసం బయటి వ్యాసం, గోడ మందం, ఓవాలిటీ, స్ట్రెయిట్‌నెస్ మరియు బెవెల్ కొలతలు తనిఖీ చేయబడ్డాయి.

4. హైడ్రోస్టాటిక్ టెస్టింగ్: పరిశ్రమ ప్రమాణాల ప్రకారం ఒత్తిడి పరీక్ష ఖచ్చితంగా నిర్వహించబడింది; లీకేజీ లేదా ప్లాస్టిక్ వైకల్యం లేనట్లయితే పైపులు అర్హత కలిగినవిగా పరిగణించబడతాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: థిక్ వాల్ లాంగిట్యూడినల్ వెల్డెడ్ స్టీల్ పైప్ మరియు థిన్-వాల్ స్ట్రెయిట్ సీమ్ వెల్డెడ్ పైప్ మధ్య తేడాను ఎలా గుర్తించాలి?

A: పరిశ్రమ గోడ మందాన్ని ప్రధాన వర్గీకరణ ప్రమాణంగా ఉపయోగిస్తుంది: గోడ మందం ≥ 8 mm ఉన్న పైపులు మందపాటి గోడల వెల్డెడ్ పైపులు, ఆ ≥ 25 mm అదనపు-మందపాటి గోడల వెల్డెడ్ పైపులు, ఎక్కువగా అధిక పీడనం మరియు భారీ-లోడ్ పరిస్థితులలో ఉపయోగించబడతాయి; గోడ మందం <8 మిమీ కలిగిన పైపులు సన్నని గోడల వెల్డెడ్ పైపులు, సాధారణంగా తక్కువ పీడన ద్రవ రవాణా మరియు సాధారణ నిర్మాణ నిర్మాణం కోసం ఉపయోగిస్తారు, సాపేక్షంగా తక్కువ బలం మరియు పీడన నిరోధకతతో.

Q2: హై-వోల్టేజ్ ట్రంక్ లైన్ ప్రాజెక్ట్‌ల కోసం స్పైరల్ వెల్డెడ్ పైపు కంటే స్ట్రెయిట్ సీమ్ సబ్‌మెర్జ్డ్ ఆర్క్ వెల్డెడ్ పైప్ ఎందుకు ప్రాధాన్యతనిస్తుంది?

A: స్ట్రెయిట్ సీమ్ సబ్‌మెర్జ్డ్ ఆర్క్ వెల్డెడ్ పైప్‌లో ఒక చిన్న వెల్డ్ సీమ్ మాత్రమే ఉంటుంది, దీని ఫలితంగా అధిక అక్షసంబంధ బలం మరియు మరింత స్థిరమైన గుండ్రని మరియు మొత్తం నాణ్యత; అయితే స్పైరల్ వెల్డెడ్ పైపు పొడవైన వెల్డ్ సీమ్‌ను కలిగి ఉంటుంది, ఇది లోపాల యొక్క అధిక సంభావ్యతకు దారితీస్తుంది మరియు మధ్యస్థ మరియు అల్ప పీడన పరిస్థితులు మరియు సాధారణ నిర్మాణ ప్రాజెక్టులకు మాత్రమే అనుకూలంగా ఉంటుంది. అందువల్ల, అధిక-వోల్టేజ్ సుదూర ట్రంక్ లైన్లకు నేరుగా సీమ్ మునిగిపోయిన ఆర్క్ వెల్డింగ్ పైప్ ప్రాధాన్యతనిస్తుంది.

Q3: Zhongtian థిక్ వాల్ లాంగిట్యూడినల్ వెల్డెడ్ స్టీల్ పైప్ ఏ అధికారిక అర్హతలను కలిగి ఉంది?

A: మా ఉత్పత్తులు API 5L, GB/T 9711 మరియు ASTM A53 వంటి ప్రధాన స్రవంతి దేశీయ మరియు అంతర్జాతీయ ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటాయి మరియు CE మరియు ISO వంటి సంబంధిత ధృవీకరణలను కలిగి ఉంటాయి. చైనాలో చట్టబద్ధమైన సరఫరాదారు మరియు తయారీదారుగా, మా ఉత్పత్తి సౌకర్యాలు EEAT 2.0 నాణ్యత నిర్వహణ వ్యవస్థను పూర్తిగా అమలు చేస్తాయి మరియు మా ఉత్పత్తులు వివిధ అంతర్జాతీయ ఇంజనీరింగ్ ప్రాజెక్ట్‌ల యాక్సెస్ అవసరాలకు అనుగుణంగా పూర్తి అర్హతలను కలిగి ఉంటాయి.
